邱寶良
中冶建工集團有限公司
摘要：社會的發展和進步使得建筑對于地坪的要求越來越高，傳統的水泥地坪或水磨石地坪等施工方式逐漸難以滿足現代化生產和生活的需求，因此，耐磨地坪得到了普及和應用。結合耐磨地坪的施工技術，對耐磨地坪的開裂問題進行了分析，從原因、預防和治理方面，對其進行了闡述和解決。
關鍵詞：耐磨地坪 開裂問題 解析
前言：在科學技術不斷發展的推動下，新的技術和設備得到了廣泛的普及和應用，對于建筑地坪的質量也提出了更高的要求。在一些重摩擦、易損傷、高沖擊力的場地，如重型貨車和叉車輾輪頻繁，對于地坪耐磨性能和防塵性能要求較高的機床車間，倉庫、碼頭、停車場等，都需要切實保證地坪的耐磨性能。因此，耐磨地坪在建筑領域得到了廣泛的應用。
1.定義
耐磨地坪是一種新型的地坪施工方式，與以往的水泥地坪和水磨石地坪相比，耐磨地坪選用硬質石英砂或者金剛砂為骨料、特種凝膠材料，加入適量的改性助劑、色料等原料，通過合理級配、研磨混合制作而成。其施工方式在于與現澆混凝土拌合后，敷設與混凝土結構的表層，從而提高混凝土的耐磨、抗沖擊、耐油污等性能。在經過磨光機對表面進行加工后，可以形成一層相對致密且強度較高的耐磨損面層，是當前理想的混凝土表面硬化材料。
2.特點
耐磨地坪具有抗重壓、耐磨損、不起塵、耐油污、防滲漏等特點，因此也便于進行清潔。雖然在加入混凝土施工后，會導致施工工期有一定延長，但是整體來說，使用效果更佳。
3.分類
耐磨地坪根據原料的不同，可以分為金屬型和非金屬型。金屬型耐磨地坪主要是由一定粒徑的骨料、高強水泥、特殊添加劑以及聚合物和顏料構成，采用干式播撒法在初凝階段的混凝土表面進行均勻撒布，通過相應工具，就可以完成耐磨面層的施工。優點在于與混凝土具有良好的結合性，表面致密、耐磨性高，但是不適用于潮濕環境，在倉庫、車間等建筑中廣泛應用。非金屬型耐磨地坪與金屬型耐磨地坪的基本結構相同，只在添加劑方面有所差異，一般應用于超市、人行道、停車場等，即使長期處于潮濕環境中，其性能也不會受到影響。
二．耐磨地坪的開裂問題
耐磨地坪在使用過程中，受各種因素的影響，可能出現表面開裂的現象，影響地坪的整體性和強度。因此，針對耐磨地坪的開裂問題，需要進行全面而細致的分析，并采取相應的措施進行處理。
1.施工工藝

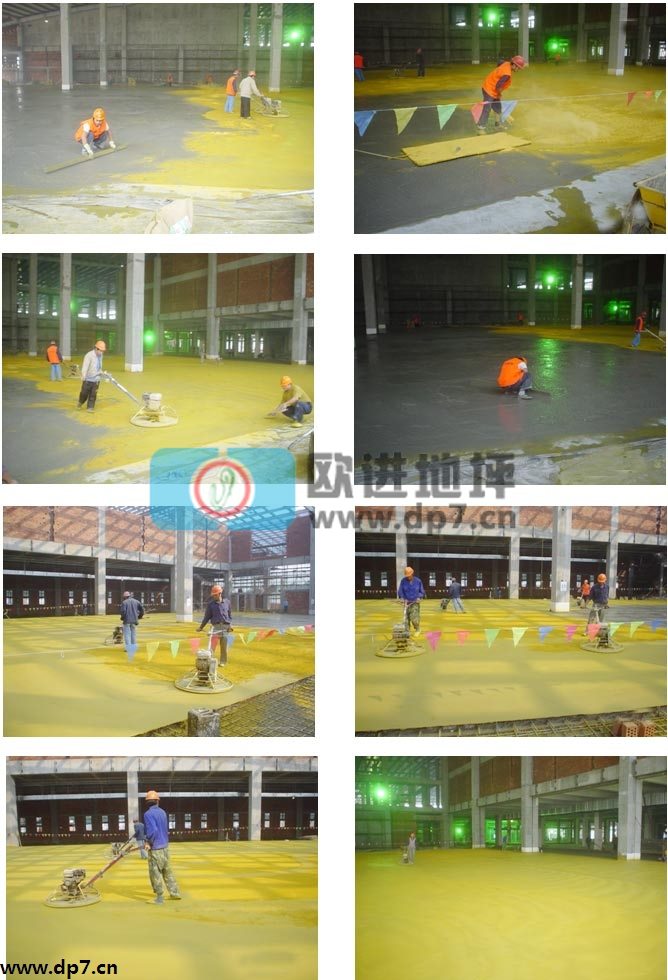

要對耐磨地坪的開裂問題進行研究，首先必須明確其施工工藝，從流程方面對可能造成開裂的原因進行全面分析。耐磨地坪的施工工藝如下：
①在混凝土進入初凝階段時，在其表面均勻鋪撒骨料，在保證總量的情況下，分兩次進行撒料，切實保證耐磨面層的厚度符合設計要求；
②第一次鋪撒骨料總量的70%左右，使用磨光圓盤對骨料進行壓實搓毛；
③第二次鋪撒骨料總量的30%左右，使用抹光圓盤進行壓實搓毛；
④在混凝土完成初凝后，使用壓光機，對表面進行處理，確保其光滑平整；
⑤對耐磨表層的平整度進行細致檢查，對低洼區進行及時補料，對凸出區進行適當削減，切實保證地坪的平整；
⑥在表層均勻涂布地面養護劑。
2.開裂產生原因
耐磨地坪開裂的原因，主要包括幾個方面：
①混凝土結構自身強度不足，在壓力作用下出現坍落度過大的情況，從而帶動耐磨表層開裂；
②在對地坪進行分格時，間距過大，或者根本沒有進行分格；
③混凝土的配置比影響了混凝土的質量和強度；
④在對混凝土進行振搗的過程中，缺乏管理，導致振搗不密實；
⑤沒有按照設計要求或相應的標準，對耐磨表層進行充分地搓毛和抹光；
⑥沒有及時進行養護。
3.預防措施
針對以上導致耐磨地坪產生開裂問題的原因，可以采取相應的針對性措施，切實做好預防工作，從而有效避免開裂問題的發生。
①對于一般的商品混凝土而言，需要將坍落度控制在110-130mm 以內，按照相應的標準和混凝土的配置要求，對水灰比進行嚴格控制；
②在對地坪進行分格時，要結合實際需求，對分格面積進行適當調整，但是需要注意，分格的最大面積不能超過40m2；
③在配置混凝土的過程中，不僅需要對配合比進行控制，還需要選擇級配良好的砂石等，確保材料的質量；
④混凝土澆筑過程中，在條件允許的情況下，要選擇較重的鋼輥以及插入式振動棒，對混凝土進行反復多次的振搗，切實保證振搗的密實性；
⑤在初凝后，要使用磨光機對地面進行全面細致的搓毛、抹光和找平，切實保證耐磨表層的施工質量。對于機械設備無法施工的邊角位置，要采用人工壓實和抹光；
⑥在耐磨地坪施工結束后，靜置12h，然后必須立即涂抹相應的養護劑進行養護。
4.治理措施
針對已經發生的開裂問題，可以采取以下措施進行治理：
（1）對應力進行釋放
如果對開裂原因進行分析后，是由于沉降不均勻的問題導致應力無法及時釋放而造成的開裂，需要將混凝土中的應用進行完全釋放，之后才能進行裂縫的處理，以免出現反復開裂的現象。應力的釋放可以采用重新切割地坪的方式進行，由未開裂地坪逐步向著高密度開裂部位進行，以防止混凝土的裂縫的生長和擴大。
（2）對基層進行清理
通過相應的工具和手段，對開裂部位的基層進行清理，在不損傷底板的情況下，排除開裂部位的灰塵、雜物等，為后續施工提供便利。
（3）注漿密實
注漿是對開裂問題進行處理的最終環節，也是最為關鍵的環節。首先，必須對注漿位置進行確定，結合裂縫的實際情況，選擇恰當的注漿點，使用沖擊錘打出注漿孔，并對粉塵進行清理。其次，要使用氣泵將水壓入混凝土開裂部位，對其進行濕潤，以提高其與漿液的結合度；然后，將水與相應的膠進行混合后，注入裂縫中；最后，利用手動攪拌器，對水泥進行配置，使用氣泵將經過濾網過濾的水泥漿均勻壓入預先埋設的PVC 管中，直至裂縫中溢滿水泥漿。注漿完成后，要確保24h 之內地坪沒有重物堆放，也不能上人。之后，使用相應的壓光機對裂縫表面進行處理，保持地坪整體的平整和美觀。
三．工程實例
以某寫字樓的地下停車場為例進行分析。該停車場位于地下三層，使用非金屬型大面積耐磨地坪，在投入使用后一直表現良好。但是由于去年受到暴雨的影響，使得地坪出現局部隆起、開裂的現象，影響了停車場的正常使用。
經過相應地分析，開裂原因一方面是由于施工不當，耐磨表層與混凝土層存在脫離現象，出現了不同程度的空隙；另一方面，排水不暢，使得大量的地下水在暴雨的影響下從底板滲入，在面層與底板之間聚集，壓力不斷增加，使得面層隆起、開裂。針對這種情況，采用了注漿的方法對開裂部位進行處理，使用強度為C35 的混凝土，切實保證其與原有結構的緊密結合。同時，在裂縫較大的部位重新鋪設了耐磨骨料，保證地坪的整體質量和耐磨性。經過這樣的處理，消除了裂縫，避免了滲水對于停車場的影響，保證了其功能的正常發揮。
結語：總之，耐磨地坪的開裂問題會嚴重影響地坪的質量和使用壽命，需要相關人員加強管理，采取相應的措施對裂縫進行預防和處理，切實保證地坪的正常使用。
參考文獻：[1]劉冰.耐磨地坪的施工要點[J].山西建筑,2009,35(3):181-182.
[2]劉巖,朱海江.耐磨地坪施工技術探討[J].中國新技術新產品,2011,(16):64.
[3]何治兵.大面積承重耐磨地面施工技術分析[J].城市建設,2012,(35):241-247.
[4] 王冬曉, 韋欣欣. 某地下車庫地坪開裂事故分析及處理[J]. 低溫建筑技術,2012,34(3):127-129.
[5]郭亞娟.混凝土耐磨地坪施工質量控制[J].陜西建筑,2012,(10):44-47.
